ایمنی در سیستم برق کشی ساختمان یکی از امور مهم و ضروری محسوب می شود. به همین جهت تجهیزات و وسایل مختلفی برای افزایش ایمنی و امنیت برق ساختمان ها طراحی و تولید شده است. یکی از مهم ترین و اصلی ترین این تجهیزات، کلید مینیاتوری یا فیوز است. کلید مینیاتوری به سبب اینکه پس از هر بار قطعی مدار، مجددا قابل استفاده هستند و همچنین توانایی قطع هر سه فاز برق را دارند دارای اهمیت فراوانی هستند. به جهت اهمیت و ضرورت فیوز منیاتوری یا کلید مینیاتور�� موضوع مقاله امروز را درباره این تجهیزات ایمنی قرار دادیم.
کلید مینیاتوری چیست؟
کلید مینیاتوری در مداری که جریان پایینی دارد و در جهت حفاظت از تجهیزات و تاسیسات برقی ساختمانی استفاده می شوند ؛ انواع کلید مینیاتوری ویژگی های منحصر به فردی را دارا می باشند مانند امنیت بسیار بالا ؛ گسترده جریان فیوز ، پاسخ برای هرگونه زیرساخت اعم از برق صنعتی و برق ساختمانی قدرت ؛ انتخاب در میزان کارایی و قابلیت تشخیص سریع اتصال در کوتاه مدت ؛ اتوماتیک دقیق. از انواع کلیدهای مینیاتوری در انتهای خط توزیع ولتاژ ؛ حفاظت از مدار جریان مستقیم ؛ حفاظت مدارهای الکتریکی در تمامی صنایع موجود و مدار روشنایی ساختمان ها بهره برداری می شود.
انواع کلید مینیاتوری از ساختار مخصوص و منحصر ای ساخته شده اند. قسمت های مهم آنها عبارتند از: پوسته که کلیه قسمتهای کلید را در داخل محفظه شامل می شود . قسمت مگنت ، که از اجزای داخلی و متشکل از سیم پیچ و غیره است. بی متال ، یکی دیگر از اجزای انواع کلیدهای مینیاتوری است که در زمان تولید آن به همراه یک پیچ تنظیم می گردد. جرقه گیر : جرقه گیر هم از صفحات فلزی موازی تشکیل شده است که توسط لایه های عایق بندی از هم جدا میشوند .
عملکرد کلید مینیاتوری
عملکرد کلیدهای مینیاتوری بر اساس میزان جریان و میزان قدرت قطع و بر حسب منحنی قطع یا منحنی کار محاسبه می شود در خصوص میزان جریان باید اشاره کنیم که فیوز مینیاتوری در جریان های معین و مشخصی تولید می شوند و بیشتر کلید های مینیاتوری برای استفاده ؛ بالای صد متر تولید نمی شوند باید بگوییم که تقریباً تمامی انواع کلیدهای مینیاتوری که در بازار کشور ما عرضه میشوند مصارف برق با جریان Ac تولید می شوند در؛ خصوص جریان قدرت قطع باید بگوییم هر چه میزان آن بالاتر باشد ؛ احتمال آسیب دیدگی کمتر خواهد بود.
نکته قابل توجه در خصوص منحنی کار این است که منحنی کار میزان حساسیت کلید را شناسایی می کند و به ما نشان میدهد در یک تقسیمبندی کلی باید بگوییم منحنی کار کلید مینیاتوری به ۵ دسته تقسیم بندی می گردد :
- تیپ b یا تیپ تند کار
- تیپ c یا تیپ کندکار
- تیپ d یا تیپ ترانسفورماتوری
- تیپ k قدرت
- تیپ z بسیار حساس
مشخصات و ویژگی های کلید مینیاتوری
کلید مینیاتوری ویژگی ها و خصوصیات خوب و متعددی دارند که برخی از آنها عبارتند از:
با کلیدهای مینیاتوری امنیت در کل سیستم به طور پیوسته برقرار می شود.
اضافه بار در جریان برق و همینطور خطای اتصال کوتاه به سرعت توسط فیوزها تشخیص داده می شود.
جریان کلیدهای مذکور رنج گسترده ای دارد.
با نصب فیوز در مدار برق، از تماس مستقیم انسان با سیستم های زمین TN و IT جلوگیری می شود.
فیوزها قدرت انتخاب گسترده ای دارند.
با نصب کلید مینیاتوری عملکرد و نگهداری در مدارهای برق صنعتی از امنیت بالایی برخوردار می شوند.
فیوزها برای کلیه زیرساخت ها یعنی برق ساختمان و برق صنعتی گزینه مناسبی هستند.
با قرار دادن کلیدهای مورد نظر، خط به صورت بهینه حفاظت می شود.
نصب کلیدهای مینیاتوری جهت قطع خودکار به طور دقیق و محافظت از تجهیزات و تأسیسات الکتریکی گزینه ایده آلی به شمار می رود.
انواع مدارهای برق به وسیله فیوزها حفاظت می شوند.
کلید مینیاتوری پیچی
کلیدهای مینیاتوری در شکل ها، مدل ها و برندهای گوناگونی عرضه می شوند. برخی از کلیدهای مذکور به صورت پیچی است و در مدارهای مختلف مورد استفاده قرار می گیرد. کلید مینیاتوری پیچی را باید با توجه به محل مورد نظر انتخاب و خریداری کنید. جهت خرید کلید مینیاتوری پیچی پیشنهاد می شود با کارشناسان تجهیزات الکتریکی مشورت کنید.

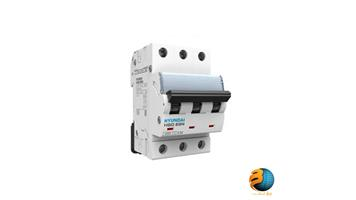

کلید مینیاتوری هیوندا
کلید مینیاتوری هیوندا یکی از قطعات باکیفیت و خوب شرکت هیوندا است. کمپانی هیوندا یک شرکت کره ای است که سالهای متمادی در زمینه تجهیزات الکتریکی فعالیت داشته است. شما می توانید جهت خرید کلید مینیاتوری هیوندای به سایت های معتبر عرضه و فروش محصولات هیوندا مراجعه کنید.
کلید مینیاتوری اشنایدر
یکی دیگر از شرکت های مشهور در زمینه تولید تجهیزات الکتریکی، اشنایدر است. کلید مینیاتوری اشنایدر یکی از قطعات باکیفیت و مرغوبی است که توسط کمپانی مذکور تولید شده است. کلیدهای مینیاتوری اشنایدر در قسمت های مختلف مدارهای الکتریکی بخش صنعت و ساختمان ها به کار برده می شوند.
قیمت کلید مینیاتوری
سازندگان و تولید کنندگان تجهیزات الکتریکی ساختمانی کلید مینیاتوری یا فیوز مینیاتوری را در مدل ها، شکل ها و سایزهای گوناگونی تولید و عرضه می کنند. برخی از آنها در سایزهای بزرگ طراحی شده اند و بعضی دیگر کوچک هستند. کیفیت فیوزها نیز با یکدیگر متفاوت است. به همین جهت قیمت تمام شده این تجهیزات نیز با هم فرق می کند. بنابراین جهت اطلاع از قیمت کلید مینیاتوری می توانید به سایت های عرضه و فروش تجهیزات الکتریکی ساختمانی مراجعه کنید.
کلید مینیاتوری یا فیوز مینیاتوری یکی از قطعات پرکاربرد و ضروری در مدارهای الکتریکی است. با قراردادن فیوز در مدارهای الکتریکی، تجهیزات و تأسیسات برقی محافظت می شوند. کلیدهای مذکور مدار را از اتصال کوتاه و اضافه بار محافظت می کنند.
فیوز مینیاتوری
فیوز مینیاتوری که به نام کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار، MCB شناخته می شود به عنوان یکی از تجهیزات پرکاربرد الکتریکی به شمار می رود که جهت قطع بار، حفاظت و ایزولاسیون یک بخش مدار همچون موتورها، روشنایی، مدارهای کنترل و... بسیار کاربردی می باشد. از نمونه های کاربرد کلیدهای مینیاتوری، استفاده در مدارهای فشار ضعیف از جمله مصارف خانگی، روشنایی صنعتی، یا سایر کاربردهای تجاری می باشد.
فیوز مینیاتوری چیست؟
شاید سوال افراد برای فیوز مینیاتوری چیست عجیب نباشد. چرا که ساده ترین نوع مصرفی آن را می توان در خانه ها مشاهده کرد. این کلید به عنوان کلید جریان برقی کاربردی می باشد. فیوز مینیاتوری در نمونه های یک پل ، دو پل ، سه پل و چهار پل جهت استفاده در جریان ها و ولتاژهای مختلف ساخته و به بازار عرضه می گردد. به طور کلی دو عملکرد اصلی در فیوز مینیاتوری حفاظت در برابر اضافه جریان و دیگری، حفاظت اتصال کوتاه است.مدارشکن یا قطع کننده مدار مینیاتوری، یک قطعه الکترومکانیکی می باشد که با افزایش و رسیدن جریان به مقداری که از قبل برای آن مشخص شده است، فورا مدار را قطع می کند. در جعبه توزیع امکان تعویض کلید مینیاتوری با یک فیوز معمولی وجود دارد.
پس از افزایش جریان و عمل کردن MCB به دلیل اضافه جریان یا اتصال کوتاه ، می توان وضعیت آن را به شکل دستی در حالت اولیه قرار دهید. فیوز مینیاتوری تک فاز 230 ولت AC و انوع سه فاز آنها 415 ولت AC می باشند و MCBهای DC، در ولتاژ 220 ولت عمل می نمایند. فیوز مینیاتوری قابلیت وصل یا قطع به صورت دستی را دارد.
انواع فیوز و کلید مینیاتوری
انواع فیوز مینیاتوری و کلید مینیاتوری را از نظر سرعت عملکرد می توان به دو دسته مشخص شده کندکار و تندکار دسته بندی نمود. تعریف ساده ای که می توان برای کلید مینیاتوری کندکار می توان ارائه کرد چنین است که این نوع فیوز ها واکنش ملایم تری از خود در برابر عبور جریان بیش از حد نشان می دهند و قطع برق دیرتر صورت می گیرد. با این همه، واکنش این فیوز ها در برابر جریان اتصال کوتاه تقریباً لحظه ای عمل می نمایند. زمان قطع کلید مینیاتوری تندکار در مقایسه با فیوز های کندکار کمتر می باشد که همین موضوع باعث شده تا در مصارف روشنایی استفاده بیشتری داشته باشند. فلز بی متال در نقش تسخیص دهنده جریان اضافه در مدار کاربرد دارند. به وسیله عبور جریان بلند مدت بیش از جریان نامی، گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری شده و مدار را قطع می کند.
بهترین برندهای کلید مینیاتوری و فیوز مینیاتوری
حساسیت بالایی که در عملکرد فیوز مینیاتوری در حفاظت در برابر اضافه جریان و اتصال کوتاه دارد ، باعث شده تا در زمان خرید آن به بهترین برندهای کلید و فیوز مینیاتوری توجه شود تا به خوبی نیز عمل کند. هیوندای، ال اس، اشنایدر الکتریک، و پارس فانال نمونه هایی بهترین برندها در فیوز مینیاتوری می باشد. هیوندای الکتریک از شناخته شده ترین برند بوده که زیر مجموعه شرکت هیوندای و ساخت کشور کره جنوبی می باشد. ویژگی هایی چون کیفیت و قیمت فیوز مینیاتوری هیوندای باعث محبوبیت و توجه به این محصول شده است.
لگراند نیز محصولی باکیفیت ساخت کشور فرانسه است محصولات این شرکت در 5 قارهی آسیا، آفریقا، اروپا، استرالیا و آمریکا به فروش می رود. کیفیت خوب و قیمت مناسب از ویژگی هیا اصلی محصول بوده که آن را متمایز می کند. محصولات دورمن اسمیت در کشور فرانسه طراحی و تولید تجهیزات الکترونیکی و الکتریکی، مهندسی برق، تجهیزات تولید، توزیع و انتقال انرژی الکتریکی را انجام می دهد که بیش از یک قرن فعالیت می کند. اشنایدر الکتریک محصول شناخته شده ی دیگری که در سال ۱۸۳۶ میلادی فعالیت خود شروع کرد. اشنایدر الکتریک با داشتن تولید محصولات متنوع نظیر انواع تجهیزات شبکه و داده، تجهیزات برقی و قطعات الکتریکی فعال است. انواع کابل و داکت شبکه، پریز و کلید ساختمانی و کلیدهای صنعتی از جمله محصولات تولیدی در این مجموعه می باشد.
انتخاب و خرید اینترنتی کلید مینیاتوری
انتخاب و خرید اینترنتی کلید مینیاتوری یکی از مراحل سخت خواهد بود. البته با کسب اطلاعات و با توجه به کیفیت و محصول مورد نظر می توان خرید راحت تری داشت. نحوه انتخاب و خرید کلید مینیاتوری از سوالاتی است که برای افراد ایجاد می شود. اما برای خرید راحت تر می توانید با توجه به موارد زیر اقدام نمایید.
همانطور که می دانید کلید مینیاتوری در انواع مختلفی تولید می شود که بر اساس کاربرد فیوز مینیاتوری این دسته بندی صورت گرفته است. پس اولین معیار خرید کلید مینیاتوری نوع کاربرد آن است. پس در صورتی که با انواع فیوز مینیاتوری آشنایی ندارید، در این خصوص نیز لازم است اطلاعاتی کسب نمایید.
میزان جریان الکتریکی مصرفی سیستم مورد مهم دوم می باشد. یکی از ملاک های انتخاب اکثر کلیدهای حفاظتی از جمله مینیاتوری میزان آمپر مصرفی بار است.
تعداد پل های فیوز مینیاتوری قدم بعدی است ؛ به صورت تک پل، دوپل، سه پل و چهار پل وجود دارد. با توجه به تعداد فاز حفاظتی تعیین می شود.
یکی از معیارها مقدار سطح ولتاژ است.
قدرت قطع فیوز مینیاتوری ؛ به طور کلی کلید مینیاتوری بعد از وقوع جریان اضافه بار و یا جریان خطا مدار را قطع می کند (تریپ میدهد). لذا پیش از خرید فیوز مینیاتوری، حداکثر جریان اضافه بار و جریان اتصال کوتاه سیستم را محاسبه کنید و سپس کلید مینیاتوری را انتخاب کنید.
