کلید مینیاتوری

ایمنی در سیستم برق کشی ساختمان یکی از امور مهم و ضروری محسوب می شود. به همین جهت تجهیزات و وسایل مختلفی برای افزایش ایمنی و امنیت برق ساختمان ها طراحی و تولید شده است. یکی از مهمترین و اصلی ترین این تجهیزات، کلید مینیاتوری یا فیوز است. کلیدهای مینیاتوری به سبب اینکه پس از هر بار قطعی مدار، مجددا قابل استفاده هستند و همچنین توانایی قطع هر سه فاز برق را دارند دارای اهمیت فراوانی هستند.
به جهت اهمیت و ضرورت فیوزها یا کلیدهای مینیاتوری موضوع مقاله امروز را درباره این تجهیزات ایمنی قرار دادیم.

نصب کلید مینیاتوری

نصب کلید مینیاتوری در بخش های مختلف موجب حفاظت از تجهیزات و تأسیسات برقی می شود. کلیدهای مینیاتوری در مدارهایی با جریان پایین، تابلوهای توزیع با توان اندک، تابلوهای روشنایی، مدارات کنترل و همچنین فرمان تجهیزات مورد استفاده قرار می گیرند. کلیدهای مذکور در هنگام بروز خطا یا اشکال در مدار جریان برق، مدار را به طور اتوماتیک قطع کرده و به این ترتیب از وسایل و لوازم الکتریکی محافظت می شود. فیوزها ویژگی های خوب و منحصر به فردی دارند که در بخش بعدی به آنها می پردازیم.

مشخصات و ویژگی های کلید مینیاتوری

کلید مینیاتوری ویژگی ها و خصوصیات خوب و متعددی دارند که برخی از آنها عبارتند از:
با کلیدهای مینیاتوری امنیت در کل سیستم به طور پیوسته برقرار می شود.
اضافه بار در جریان برق و همینطور خطای اتصال کوتاه به سرعت توسط فیوزها تشخیص داده می شود.
جریان کلیدهای مذکور رنج گسترده ای دارد.
با نصب فیوز در مدار برق، از تماس مستقیم انسان با سیستم های زمین TN و IT جلوگیری می شود.
فیوزها قدرت انتخاب گسترده ای دارند.
با نصب کلید مینیاتوری عملکرد و نگهداری در مدارهای برق صنعتی از امنیت بالایی برخوردار می شوند.
فیوزها برای کلیه زیرساخت ها یعنی برق ساختمان و برق صنعتی گزینه مناسبی هستند.
با قرار دادن کلیدهای مورد نظر، خط به صورت بهینه حفاظت می شود.
نصب کلیدهای مینیاتوری جهت قطع خودکار به طور دقیق و محافظت از تجهیزات و تأسیسات الکتریکی گزینه ایده آلی به شمار می رود.
انواع مدارهای برق به وسیله فیوزها حفاظت می شوند.

آشنایی با ساختار کلیدهای مینیاتوری

کلید مینیاتوری یا فیوز دارای بخش های مختلفی است. این بخش ها عبارتند از:
یکی از اجزای داخلی فیوزها، مگنت است. مگنت از هسته مرکزی ثابت و متحرک، فنر، اتصالات، سیم پیچی مسی و سایر اجزا تشکیل شده است.
پوسته یا بدنه به بخشی از کلید مینیاتوری گفته می شود که سایر اجزا درون آن قرار می گیرند. پوسته استاندارد برای فیوز باید از مواد عایق با مقاومت بالا در برابر شعله و غیر قابل اشتعال و همچنین با حداقل ولتاژ 2500 ولت باشد.
رله اضافه بار یا بی متال یکی دیگر از اجزای کلیدهای مینیاتوری است و وظیفه آن قطع مدار در برابر اضافه بار است.
بخشی از فیوزها از صفحات موازی فلزی تشکیل می شوند که با لایه های عایق از یکدیگر مجزا شده اند. بخش مورد نظر جرقه گیر نامیده می شود و در هنگام قطع مدار توسط فیوز، جرقه بزرگ را به جرقه های کوچک تقسیم می کند و به این ترتیب از انفجار یا گرمای زیاد جلوگیری می شود. کلیدهای مینیاتوری نامرغوب و غیراستاندارد اغلب دارای جرقه گیر نیستند و به همین علت قیمت ارزان تری دارند. جهت تشخیص وجود یا عدم وجود جرقه گیر در کلید مینیاتوری وزن قطعه را بررسی کنید.
فیوزهای فاقد جرقه گیر وزن کمی دارند و سبک تر از کلیدهای مینیاتوری استاندارد هستند.

فیوزها چه کاربردهایی دارند؟

چنانچه در بخش های قبل گفتیم فیوزها در قسمت های مختلف به کار می روند و کاربرد آنها بسیار ضروری است. در این بخش به برخی از کاربردهای کلید مینیاتوری اشاره می کنیم.

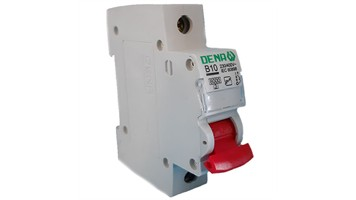

فیوزها در مدار جریان مستقیم نصب می شوند و به این وسیله مدار حفظ می شود.
در جهت حفاظت از مدار روشنایی ساختمان ها نیز از کلیدهای مینیاتوری استفاده می شود.
در جهت محافظت از مدار موتور الکتریکی از فیوزها استفاده می شود.
برای حفاظت از مدارهای برق کلیه صنایع فیوزها کاربرد دارند.
در جهت محافظت مدار ترانسفورماتورهای برق نیز از کلیدهای مینیاتوری کمک می گیرند.
در انتهای خط توزیع ولتاژ ضعیف از فیوزها استفاده می شود.

کلید مینیاتوری پیچی

کلیدهای مینیاتوری در شکل ها، مدل ها و برندهای گوناگونی عرضه می شوند. برخی از کلیدهای مذکور به صورت پیچی است و در مدارهای مختلف مورد استفاده قرار می گیرد. کلید مینیاتوری پیچی را باید با توجه به محل مورد نظر انتخاب و خریداری کنید. جهت خرید کلید مینیاتوری پیچی پیشنهاد می شود با کارشناسان تجهیزات الکتریکی مشورت کنید.

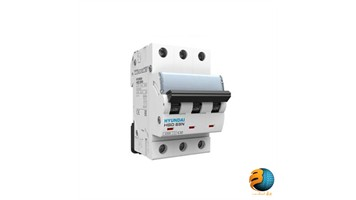

کلید مینیاتوری هیوندا

کلید مینیاتوری هیوندا یکی از قطعات باکیفیت و خوب شرکت هیوندا است. کمپانی هیوندا یک شرکت کره ای است که سالهای متمادی در زمینه تجهیزات الکتریکی فعالیت داشته است. شما می توانید جهت خرید کلید مینیاتوری هیوندای به سایت های معتبر عرضه و فروش محصولات هیوندا مراجعه کنید.

کلید مینیاتوری اشنایدر

یکی دیگر از شرکت های مشهور در زمینه تولید تجهیزات الکتریکی، اشنایدر است. کلید مینیاتوری اشنایدر یکی از قطعات باکیفیت و مرغوبی است که توسط کمپانی مذکور تولید شده است. کلیدهای مینیاتوری اشنایدر در قسمت های مختلف مدارهای الکتریکی بخش صنعت و ساختمان ها به کار برده می شوند.

قیمت کلید مینیاتوری

سازندگان و تولید کنندگان تجهیزات الکتریکی ساختمانی کلید مینیاتوری یا فیوزها را در مدل ها، شکل ها و سایزهای گوناگونی تولید و عرضه می کنند. برخی از آنها در سایزهای بزرگ طراحی شده اند و بعضی دیگر کوچک هستند. کیفیت فیوزها نیز با یکدیگر متفاوت است. به همین جهت قیمت تمام شده این تجهیزات نیز با هم فرق می کند. بنابراین جهت اطلاع از قیمت کلید مینیاتوری می توانید به سایت های عرضه و فروش تجهیزات الکتریکی ساختمانی مراجعه کنید.

کلید مینیاتوری یا فیوز یکی از قطعات پرکاربرد و ضروری در مدارهای الکتریکی است. با قراردادن فیوز در مدارهای الکتریکی، تجهیزات و تأسیسات برقی محافظت می شوند. کلیدهای مذکور مدار را از اتصال کوتاه و اضافه بار محافظت می کنند.

انواع کلید مینیاتوری

کلید های مینیاتوری از نظر کاربرد، به تیپ های B روشنایی، Z بسیار حساس، D ترانسفورماتوری، C موتوری و K قدرت تقسیم بندی می شوند.

کلید مینیاتوری تیپ B روشنایی

به طور کلی در مصارف خانگی و روشنایی بکار رفته و جریان اضافه بار بین 3 تا 5 برابر جریان نامی در زمان مشخص، مدار را قطع کرده و حساسیت مناسبی برای مصارف خانگی دارند. اگر قصد خرید کلید مینیاتوری و محافظ جان را دارید می توانید از طریق وب سایت معتبر برق نت انواع محصولات کلید مینیاتوری و محافظ جان را مشاهده کنید و از قیمت و مشخصات آن با خبر شوید.

Z بسیار حساس

کلید مینیاتوری Z زمانی که جریان عبوری از جریان نامی بیشتر باشد را در یک مدت زمان مشخص، طبق منحنی قطع، قطع می کند. حساسیت کلید زد در مواقع اتصال کوتاه و اضافه بار، از دیگر تیپ ها بیشتر است و در هنگام بروز خطا، به سرعت مدار را قطع می کند.

D ترانسفورماتوری

این دسته از کلید ها برای مصارف صنعتی خاص به کار می رود. این کلید ها که بیشترین مدت زمان قطعی مدار را دارند، در جریان اضافه بار بین 10 تا 20 برابر جریان نامی در مدت زمان معین، مدار را قطع می کنند. برای اطلاع از قیمت کلید مینیاتوری و قیمت محافظ جان می توانید از طریق خطوط ارتباطی موجود در وب سایت با کارشناسان برق نت تماس بگیرید.

C موتوری

این دسته از کلید ها عمدتا کاربرد صنعتی دارند. کلید مینیاتوری c موتوری در جریان اضافه بار بین 5 تا 10 برابر جریان نامی در زمان مشخص، مدار را قطع کرده و همچنین مدت زمان قطعشان از تیپ B بیشتر است. جالب است بدانید که این کلید ها به مینیاتوری کند کار نیز معروفند.

K قدرت

این دسته از کلید ها برای حفاظت در مدار های قدرت، موتور ها و همچنین ترانسفورماتور ها استفاده می شوند. نا گفته نماند که حد جریان برای قطع در موارد اضافه بار، کمتر از دیگر کلید ها بوده و هنگام بروز بار اضافه، مدار را در سریعترین زمان ممکن قطع می کند. برای خرید کلید مینیاتوری و خرید محافظ جان به سایت برق نت مراجعه نمایید.

یکی از تجهیزات مهم که در هنگام ساخت ساختمان باید به آن توجه کرد استفاده از فیوز ها و کلید های قوی و بادوام هستند که، با انتخاب درست می توان یک بار برای همیشه کاهش هزینه چشمگیری را داشت. کلید ها انواع مختلفی دارند که نمونه آنها انواع کلیدهای مینیاتوری است که قصد آشنایی بیشتر با آنها را داریم.

کاربرد کلیدهای مینیاتوری

کلید مینیاتوری در مداری که جریان پایینی دارد و در جهت حفاظت از تجهیزات و تاسیسات برقی ساختمانی استفاده میشوند ؛  انواع کلیدهای مینیاتوری ویژگی های منحصر به فردی را دارا می باشند مانند امنیت بسیار بالا ؛ گسترده جریان فیوز ، پاسخ برای هرگونه زیرساخت اعم از برق صنعتی و برق ساختمانی قدرت  ؛ انتخاب در میزان کارایی و قابلیت تشخیص سریع اتصال در کوتاه مدت ؛  اتوماتیک دقیق. از انواع کلیدهای مینیاتوری در انتهای خط توزیع ولتاژ ؛ حفاظت از مدار جریان مستقیم  ؛ حفاظت مدارهای الکتریکی در تمامی صنایع موجود و مدار روشنایی ساختمان ها بهره برداری می شود.

ساختار کلید مینیاتوری

انواع کلیدهای مینیاتوری از ساختار مخصوص و منحصر ای ساخته شده اند. قسمت های مهم آنها عبارتند از:  پوسته که کلیه قسمتهای کلید را در داخل محفظه شامل می شود . قسمت مگنت ، که از اجزای داخلی و متشکل از سیم پیچ و غیره است. بی متال ، یکی دیگر از اجزای انواع کلیدهای مینیاتوری است که در زمان تولید آن به همراه یک پیچ تنظیم می گردد. جرقه گیر : جرقه گیر هم از صفحات فلزی موازی تشکیل شده است که توسط لایه های عایق بندی از هم جدا میشوند .

عملکرد کلید های مینیاتوری

عملکرد کلیدهای مینیاتوری بر اساس میزان جریان و میزان قدرت قطع و بر حسب منحنی قطع یا منحنی کار محاسبه می شود در خصوص میزان جریان باید اشاره کنیم که فیوز ، های مینیاتوری در جریان های معین و مشخصی تولید می شوند و بیشتر کلید های مینیاتوری برای استفاده ؛  بالای صد متر تولید نمی شوند باید بگوییم که تقریباً تمامی انواع کلیدهای مینیاتوری که در بازار کشور ما عرضه می‌شوند مصارف برق با جریان Ac تولید می شوند در؛  خصوص جریان قدرت قطع باید بگوییم هر چه میزان آن بالاتر باشد ؛  احتمال آسیب دیدگی کمتر خواهد بود.

نکته قابل توجه در خصوص منحنی کار این است که منحنی کار میزان حساسیت کلید را شناسایی می کند و به ما نشان می‌دهد در یک تقسیم‌بندی کلی باید بگوییم منحنی کار کلید مینیاتوری به ۵ دسته تقسیم بندی می گردد :

  • تیپ b یا تیپ تند کار
  •  تیپ  c  یا تیپ کندکار
  •  تیپ d یا تیپ ترانسفورماتوری
  • تیپ  k قدرت
  •  تیپ z  بسیار حساس

 نحوه‌انتخاب کلید مینیاتوری

در زمان انتخاب کلید مینیاتوری حتماً باید به مواردی توجه نمایید ابتدا کاربرد باید بگوییم زمانی که شما نیاز تان مشخص باشد و بدانید که برای چه چیزی نیازمند کلید مینیاتوری هستید به راحتی می توانید ،  کلید مینیاتوری بسته به ساختار و کاربرد خود را تهیه کنید در مرحله بعد باید ولتاژ عملیاتی را نیز در نظر بگیرید یعنی سطح نوع ولتاژ چه کار کرد بر اساس آن در کلید مینیاتوری طراحی می شود یکی دیگر از نکات مهم در نحوه انتخاب کلید ؛ مینیاتوری مشخصات منحنی عملکرد است درخصوص مشخصات منحنی عملکرد باید منحنی عملکرد کلید مینیاتوری را که به آن منحنی قطع نیز گفته می‌شود ، مشخص کنید و بر اساس آن کلید مینیاتوری مد نظر خود را تهیه نمایید نکته بسیار مهم تری که حتماً در زمان خرید کلید مینیاتوری مورد توجه قرار دهید دمای اطراف شما میباشد دمای محیط تاثیر بسزایی در نوع عملکرد صحیح کلید مینیاتوری دارد.

سخن پایانی

ما قصد داشتیم شما را به طور کلی با ساختار و عملکرد انواع کلیدهای مینیاتوری آشنا کنیم تا شما بتوانید بهترین کلید را برای هر مکانی استفاده کنید. البته قبل از استفاده از کلید های مینیاتوری حتما به برند آن توجه بسیاری داشته باشید زیرا با برق سروکار دارید و باید حتما بهترین کارایی همراه با امنیت بالایی داشته باشد.
